Стол для резки стекла VitReX Cut-3826cnc

Промышленное решение для точного раскроя листового стекла с автоматическим контролем давления реза

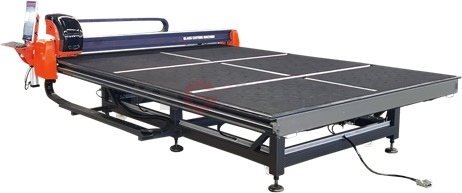

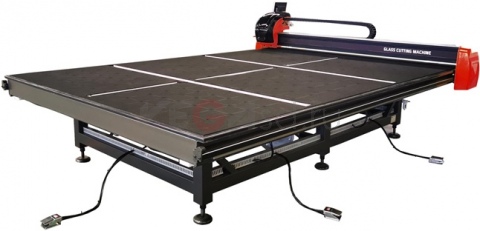

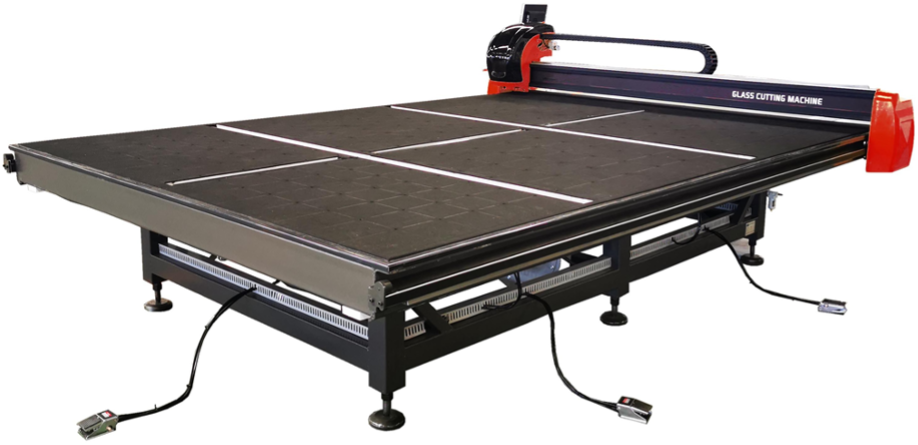

Общий вид автоматического стола раскроя VitReX CuT 3826

VitReX CuT 3826 — автоматический стол раскроя стекла промышленного класса, предназначенный для предприятий, которым необходимо получить стабильную геометрию деталей, повторяемое качество надреза и предсказуемую работу участка без постоянной ручной переналадки. Оборудование подходит для производства стеклопакетов, фасадного и интерьерного стекла, зеркал, мебельных изделий, элементов бытовой техники и других изделий из плоского стекла.

Конструкция станка объединяет жесткую сварную раму, портальный режущий мост, фотоэлектрическое позиционирование, систему ЧПУ-управления, автоматическую подачу масла, пневматический контур и программную оптимизацию раскроя. Такое сочетание переводит резку стекла из ручной операции в управляемый технологический процесс: система определяет положение листа, корректирует траекторию, контролирует давление инструмента и выполняет раскрой по заданной карте.

В данной комплектации сделан акцент на узлах, которые напрямую влияют на результат: линейные направляющие HIWIN, основные сервоприводы и серводвигатели осей X/Y Siemens, пропорциональная пневматика SMC для автоматического контроля давления режущего инструмента, режущее колесо Bohle и электрическая база Schneider Electric.

Ключевые технологические акценты

Визуальное представление оборудования

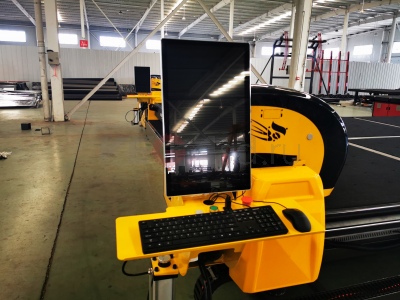

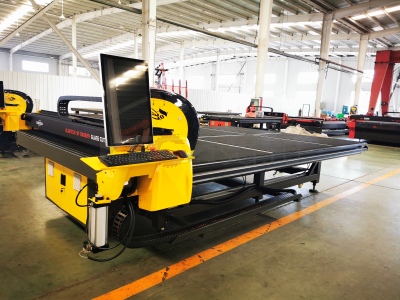

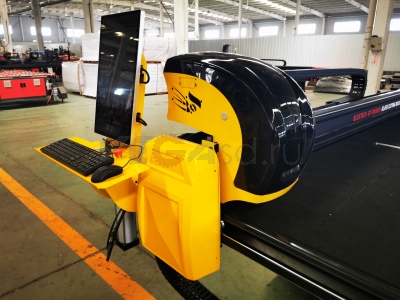

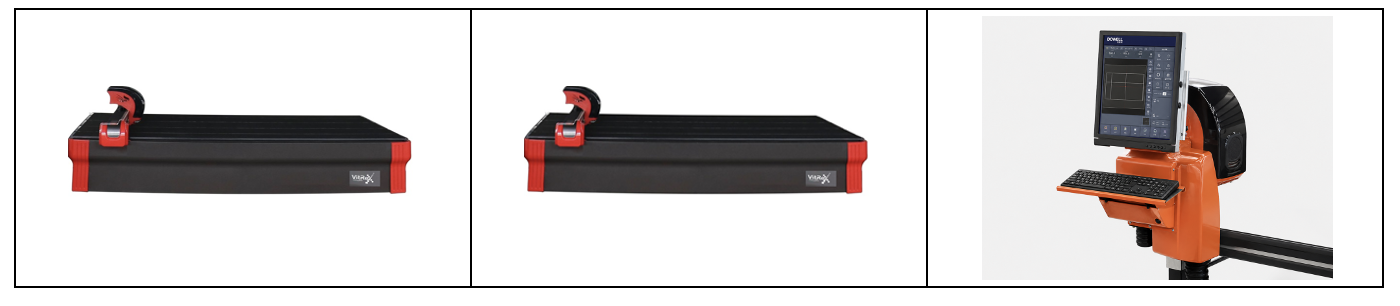

На иллюстрациях показаны общий вид стола, компоновка портального узла и зона управления оборудованием. Стол может использоваться как самостоятельная рабочая единица участка раскроя либо как часть более широкого технологического потока с передачей стекла на разлом, маркировку и последующие операции.

1. Основные принципы работы

Работа станка построена как последовательный автоматизированный цикл. Оператор загружает или выбирает карту раскроя, оборудование определяет фактическое положение листа, контроллер движения формирует траекторию, а режущая головка выполняет рез по координатам X/Y. При этом давление режущего инструмента регулируется автоматически в зависимости от толщины стекла и выбранного технологического режима.

Стекло для резки подается на стол с помощью конвейерной ленты, а его положение автоматически определяется фотоэлектрической сканирующей системой. После этого режущая головка перемещается по заданной карте раскроя. Управляющая часть использует контроллер движения с ЧПУ, а приводная часть по основным осям X/Y реализована на сервоприводах и серводвигателях Siemens.

2. Состав оборудования

Состав оборудования сформирован как единый технологический контур участка раскроя. Каждый узел выполняет отдельную функцию: рама удерживает геометрию, направляющие HIWIN обеспечивают точное перемещение, сервосистема Siemens управляет динамикой портала, пневматика SMC стабилизирует давление режущего инструмента, а программная часть связывает механику с картой раскроя и оптимизацией.

Автоматический стол для резки состоит из нижней рамы, балки, механизмов стола, узла резания, системы подачи, фотоэлектрического сканирования и позиционирования, электрической системы управления и программного обеспечения для подготовки заданий.

3. Конструкция, производительность и надежность

Производительность стола определяется не только максимальной скоростью резки. Реальная эффективность участка зависит от жесткости конструкции, скорости позиционирования, качества карты раскроя, стабильности давления реза, удобства разлома и организации передачи стекла на следующую операцию. Поэтому в коммерческом предложении отдельно выделены конструктивные факторы, влияющие на качество, ресурс и удобство эксплуатации.

1. Материал рамы изготовлен из высоколегированной стали Q345A путем сварки с последующим термическим отпуском. Такая обработка снижает внутренние напряжения металла, повышает стабильность геометрии и помогает сохранять точность оборудования при длительной эксплуатации.

2. Поверхность рамы проходит подготовку для удаления ржавчины и окислов, после чего наносится эпоксидный грунт и финишное покрытие автомобильного типа. Это повышает стойкость конструкции к производственной среде и улучшает внешний вид оборудования.

3. Оборудование тестируется профессиональным программным обеспечением для контроля стабильности, динамического баланса и механической прочности. Проверка жесткости важна для высокоскоростного реза, где любые отклонения портала напрямую влияют на качество раскроя.

4. Функция сброса одной кнопкой позволяет быстро подготовить станок к автоматическому запуску. Это снижает вероятность неправильной последовательности действий и сокращает подготовительно-заключительное время между заданиями.

5. Кабели и воздуховоды расположены эргономично и закрыто. Такая компоновка повышает безопасность рабочего места, уменьшает риск повреждения коммуникаций и упрощает сервисную диагностику.

6. Высокоскоростные бесшумные линейные направляющие HIWIN обеспечивают высокую точность резки, плавное перемещение портала и низкий уровень шума. Они особенно важны при фигурном раскрое и работе с крупноформатным стеклом.

7. Основные сервоприводы и серводвигатели осей X/Y Siemens обеспечивают точное управление скоростью, ускорениями и торможением режущего моста. Такая система снижает рывки, уменьшает вибрации и повышает стабильность геометрии деталей.

8. Режущая головка поворачивается на 360 градусов, что позволяет выполнять прямолинейный и фигурный раскрой. При выходе головки за пределы стекла или попадании в промежуток программа автоматически останавливается, защищая инструмент и заготовку.

9. Синхронное конвейерное устройство удобно для загрузки, выгрузки и транспортировки стекла. Регулируемая скорость транспортировки позволяет согласовать работу стола с последующими операциями: разломом, сортировкой, мойкой или дальнейшей обработкой.

10. Фотоэлектрическая система позиционирования компенсирует небольшие отклонения при подаче листа и позволяет резать по фактическому положению стекла. Функция компенсации эксцентриситета, зазоров и шага поддерживает точность траектории при длительной эксплуатации.

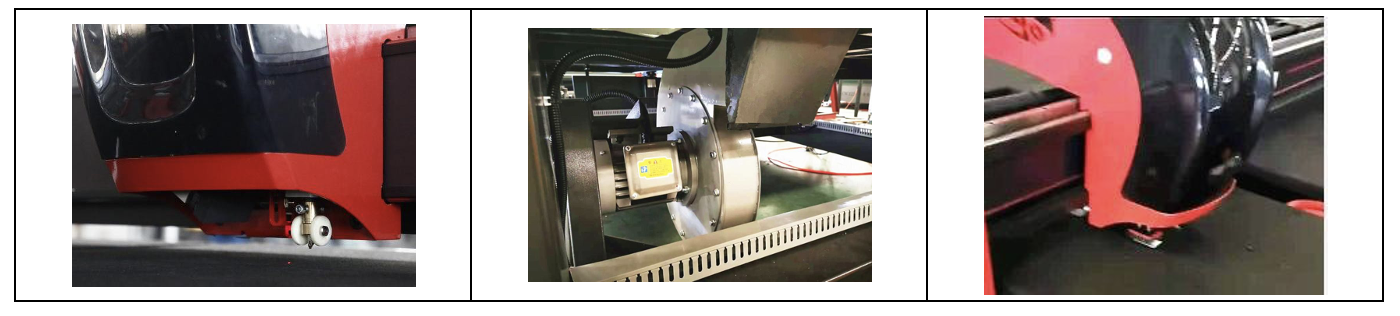

Иллюстрации ключевых узлов

Фотографии узлов показывают механику портала, приводные элементы и рабочую зону оборудования. Наличие таких изображений в КП помогает клиенту не только увидеть общий вид станка, но и оценить техническую реализацию ключевых рабочих компонентов.

4. Автоматический контроль давления режущего инструмента SMC

Автоматический контроль давления — один из главных технологических блоков стола раскроя. При работе со стеклом разных толщин давление режущего инструмента должно быть подобрано точно: недостаточное усилие ухудшает линию надреза и разлом, а избыточное повышает риск микросколов и ускоренного износа режущего колеса. Пневматическая система SMC позволяет задавать, сохранять и повторять технологически корректное давление для каждой толщины стекла.

Для каждой толщины стекла параметры давления могут сохраняться в библиотеке. Это ускоряет повторные заказы, снижает зависимость от опыта оператора и помогает поддерживать одинаковое качество при переходе с тонкого стекла на более толстое. Для производственного участка это означает меньше пробных резов, меньше корректировок и более стабильный результат в течение смены.

5. Программная часть и управление

Программная часть связывает механику, сервосистему, датчики и пневматику в единый управляемый процесс. Оператор работает с понятными технологическими параметрами: карта раскроя, толщина стекла, давление реза, скорость перемещения, диагностика и состояние оборудования. Это снижает требования к ручной настройке и делает работу участка более стандартизированной.

• высокая скорость и стабильность работы контроллера движения;

• простая настройка параметров через понятный интерфейс оператора;

• режимы линейной резки, прямой резки и резки с фотоэлектрическим позиционированием;

• программирование специальных форм из библиотеки и формирование маршрута обработки;

• сохранение данных о давлении реза для каждой толщины стекла;

• отслеживание процесса в реальном времени: координаты по осям, входы/выходы, диагностика и сигнализация;

• поддержка G-кода, DXF-файлов AutoCAD и внешних программ оптимизации;

• сортировка DXF-файлов по ближайшей точке, точкам резки и направлению обхода;

• фотоэлектрическая коррекция траектории по фактическому положению стекла;

• защита по программным и аппаратным пределам, пределу давления ножа и аварийному останову.

6. ПО оптимизации раскроя

Оптимизация раскроя напрямую влияет на себестоимость изделия. Даже небольшое снижение отходов на одном листе дает заметный экономический эффект при серийном производстве. Поэтому программный модуль оптимизации рассматривается не как второстепенная опция, а как инструмент управления материалом, сроками и производственным потоком.

импорт результатов оптимизации в компьютер станка;

• ручное создание и редактирование схем резки;

• копирование, перемещение и редактирование последовательности реза;

• быстрое создание программ резки в режимах X, Y, Z;

• одновременная оптимизация нескольких стекол и небольших листов;

• управление приоритетами оптимизации раскроя;

• сканирование шаблона и графическая обработка;

• библиотека управления исходным стеклом;

• 20 эффективных алгоритмов оптимизации;

• поддержка резки Low-E и ламинированного стекла;

• графическая библиотека с 350 параметрическими формами;

• обновление ПО для соответствия новым функциональным требованиям.

7. Электрическая и пневматическая конфигурация

Конфигурация приведена без лишних пустых столбцов и с акцентом на реально важные элементы. Для клиента критичны не только бренды комплектующих, но и то, какую функцию они выполняют в производственном процессе: Siemens отвечает за движение, HIWIN — за точность механики, SMC — за давление реза, Schneider Electric — за электрическую защиту и коммутацию.

8. Механические компоненты

Механическая часть отвечает за стабильность геометрии. Если рама, направляющие и приводная система работают без люфтов и перекосов, режущая головка точно повторяет траекторию, а качество надреза остается стабильным при разных форматах, скоростях и толщине стекла.

9. Технические характеристики

Параметры закрывают задачи промышленного раскроя листового стекла. Формат 3660 × 2550 мм подходит для крупноформатных листов, диапазон 3–19 мм позволяет работать со стеклом для стеклопакетов, фасадных конструкций, интерьерных изделий и последующих операций обработки.

10. Функции и опции с иллюстрациями

В этом разделе функции представлены не плотной технической таблицей, а отдельными визуальными карточками. Такой формат легче воспринимается клиентом: сначала видно назначение узла, затем его производственный эффект и рядом — соответствующая иллюстрация. Все исходные изображения сохранены в документе.

ВКЛЮЧЕНО

Автоматическая компоновка и оптимизация карты раскроя стекла

Оператор вводит исходный размер листа, требуемые размеры деталей и форму резки. Система автоматически формирует карту раскроя, подбирает рациональное размещение изделий и помогает снизить отходы стекла. Функция особенно важна при серийных заказах, когда требуется быстро подготовить задание, уменьшить ручные расчеты и максимально эффективно использовать исходный лист.

ВКЛЮЧЕНО

Автоматическая резка стекла

Режущая головка на базе профессионального решения Bohle свободно поворачивается на 360°, что позволяет выполнять прямолинейный и фигурный раскрой. Компьютерное управление обеспечивает движение по заданной карте, а автоматический контроль давления SMC помогает сохранять стабильную линию надреза на стекле разной толщины.

ВКЛЮЧЕНО

Пневматическая подушка для перемещения стекла

Рабочая поверхность оснащена пневматической системой с равномерным распределением воздуха. Воздушная подушка облегчает перемещение стекла, снижает физическую нагрузку на оператора и уменьшает риск повреждения листа при позиционировании, ручном перемещении и разломе.

ВКЛЮЧЕНО

Деревянные рейки для разлома стекла

Рейки подключены к ножным педалям. При нажатии педали рейка поднимается и помогает выполнить разлом по линии надреза. Узел упрощает отделение деталей после резки, делает процесс разлома более контролируемым и помогает быстрее передавать стекло на следующую операцию.

СТАНДАРТНО

Функция маркировки стекла

Маркировка позволяет автоматически считывать данные задания и печатать информацию о размере стекла, клиенте, заказе, партии или иной производственной информации. Это повышает прослеживаемость деталей, снижает риск ошибок при сортировке и удобно для предприятий с большим потоком заказов.

ОПЦИОНАЛЬНО

Автоматическая конвейерная лента

Конвейерная передача позволяет автоматически перемещать стекло после резки на следующий участок. Это экономит время, снижает нагрузку на персонал, уменьшает риск повреждения стекла и помогает выровнять ритм работы участка раскроя.

ОПЦИОНАЛЬНО

Стол для разлома стекла

Дополнительный стол разлома используется совместно со станком раскроя. Пока основной стол режет следующий лист, оператор может разламывать ранее раскроенное стекло на отдельном столе. Такая организация повышает производительность участка и сокращает простои.

СТАНДАРТНО

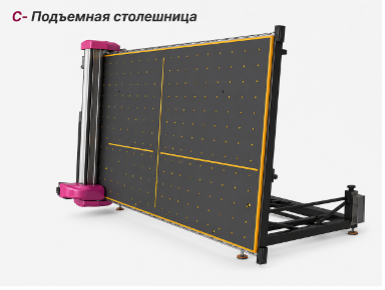

Наклон стола

Плавный и быстрый перевод столешницы в вертикальное и горизонтальное положение осуществляется с помощью гидравлической системы. При переходе в вертикальное положение выдвигаются специальные упоры для установки стекла, после укладки и позиционирования стекла упоры автоматически задвигаются.
