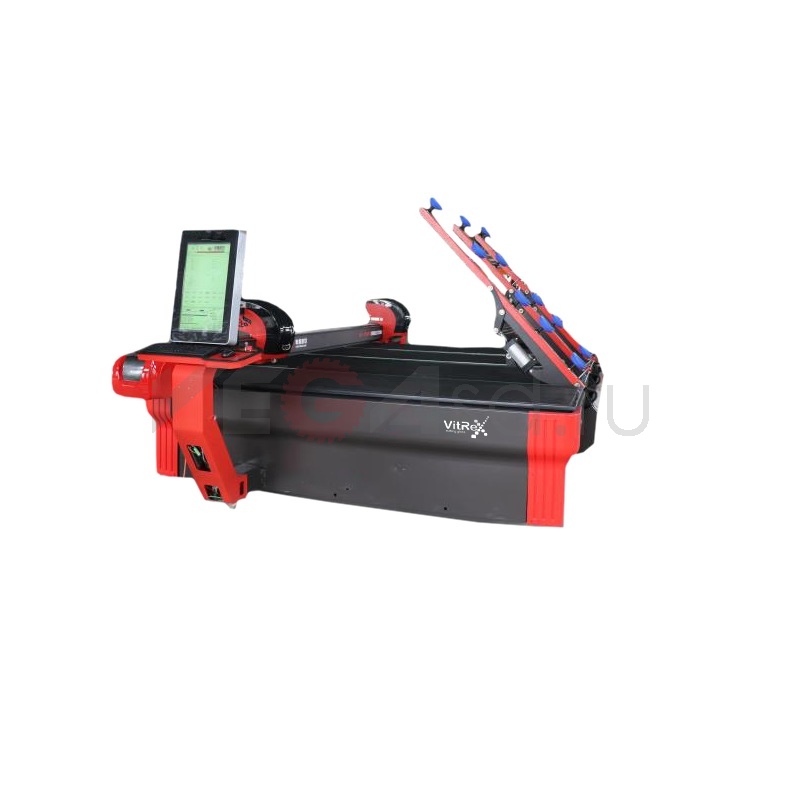

Стол для раскроя стекла VitReX-3826Y+стол разлома

Модель: VitReX-YTJ3826

Интегрированная машина: автоматическая загрузка + раскрой + (опции) этикетирование / снятие Low-E покрытия / лазерная маркировка.

Применение: стеклопакеты и листовое стекло для строительства, интерьерные изделия, бытовая техника, зеркала, сувенирная продукция и др.

1. Краткое описание

VitReX-YTJ3826 — интегрированный автоматический комплекс для участка раскроя стекла, который объединяет загрузку листа, позиционирование, резку, передачу на разлом и подготовку деталей к дальнейшим операциям. Оборудование рассчитано на предприятия, где требуется не просто выполнить рез, а организовать стабильный промышленный поток с меньшей зависимостью от ручного труда.

Комплекс особенно актуален для производств стеклопакетов и листового стекла, где ежедневно обрабатывается большое количество заказов с разными размерами. Автоматическая загрузка снижает физическую нагрузку на персонал, программная оптимизация уменьшает отходы, а сервосистема обеспечивает повторяемость геометрии деталей.

В комплектации выделены направляющие HIWIN, сервоприводы и серводвигатели осей Siemens, а также пневматическая система SMC для автоматического контроля давления режущего инструмента. Эти компоненты формируют техническую основу точности, плавности движения и стабильного качества реза.

Интегрированная система VitReX 3826 — это комплексное решение для автоматизации участка раскроя: машина объединяет автоматическую загрузку листа, точное позиционирование, прямолинейный и фигурный раскрой, передачу на разлом и последующую подготовку деталей к производственному маршруту.

Такой формат особенно удобен для предприятий, которые хотят сократить количество отдельных операций между складом стекла, столом реза и разломом. За счет интеграции нескольких функций в одном комплексе снижается количество ручных перемещений, уменьшается риск повреждения стекла и повышается управляемость производственного цикла.

Решение ориентировано на повышение производительности, безопасности и стабильности качества раскроя. Автоматическая загрузка уменьшает зависимость от ручной подачи, а программное управление и сервоприводы Siemens обеспечивают точную отработку траектории на прямых и фигурных деталях.

Для производства это означает более ровный ритм участка, меньше простоев между операциями и более предсказуемую себестоимость обработки. Стабильный раскрой также снижает количество брака на следующих этапах: разломе, мойке, закалке и сборке стеклопакетов.

Комплекс особенно эффективен при серийном производстве и частой смене типоразмеров: оператор задает параметры на экране, система подготавливает карту раскроя, подает лист, позиционирует стекло и выполняет рез в автоматическом цикле.

При наличии опций этикетирования, снятия Low-E покрытия и лазерной маркировки участок может работать не только как механический комплекс, но и как элемент цифрового производственного учета с прослеживаемостью каждой детали.

Ключевые эффекты для производства:

• сокращение времени цикла и повышение пропускной способности участка раскроя;
• повышение точности и повторяемости (программное управление + сервоприводы);
• снижение рисков повреждения стекла и травматизма при ручной подаче листов;
• готовность к расширению функционала за счёт опций: этикетирование, снятие Low-E покрытия (по траектории реза), лазерная маркировка.

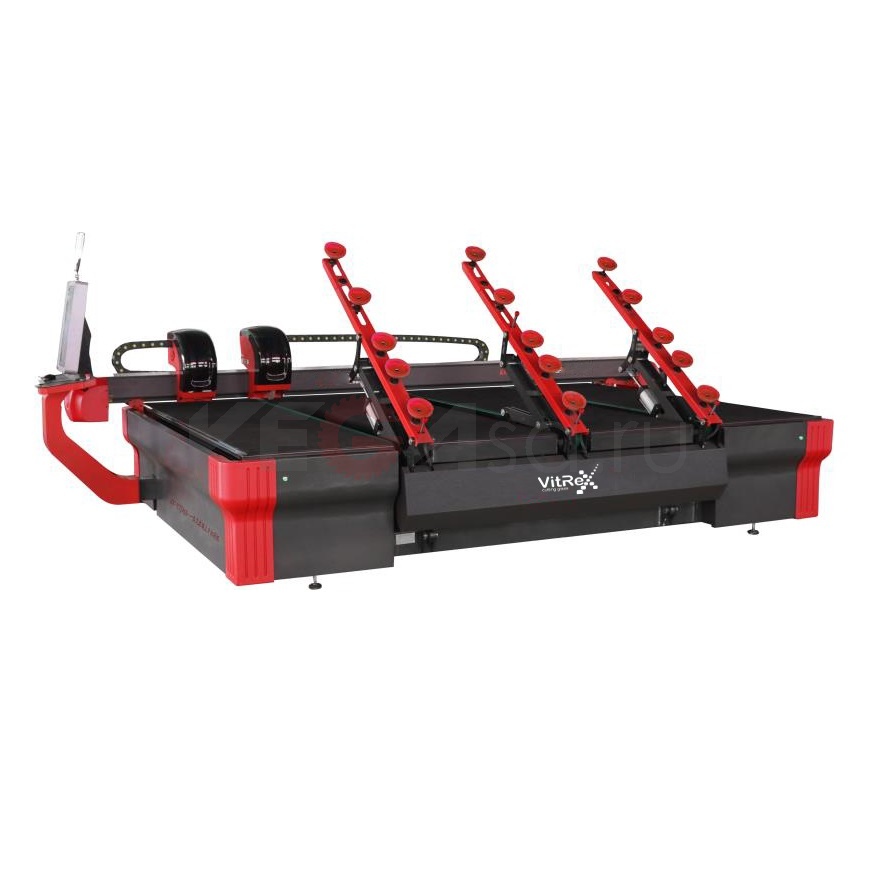

2. Интегрированная машина автоматической загрузки и раскроя стекла (VitReX-YTJ3826)

2.1. Описание оборудования и технологический процесс

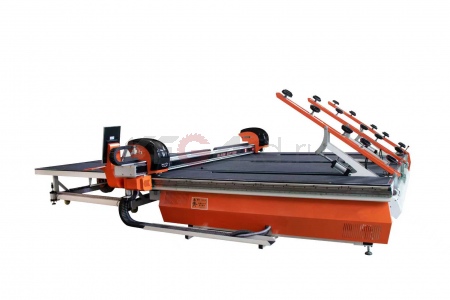

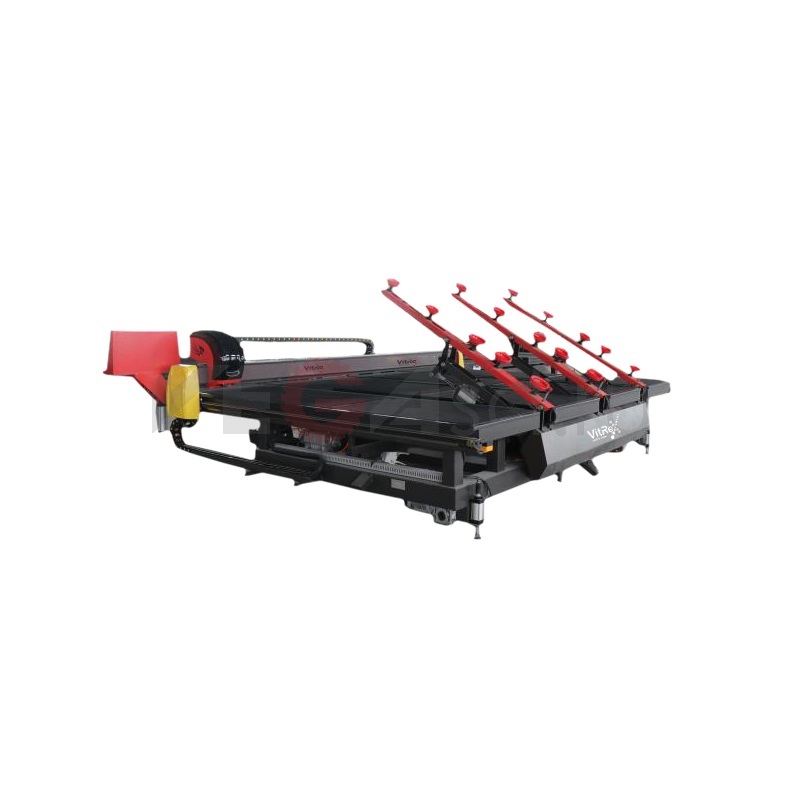

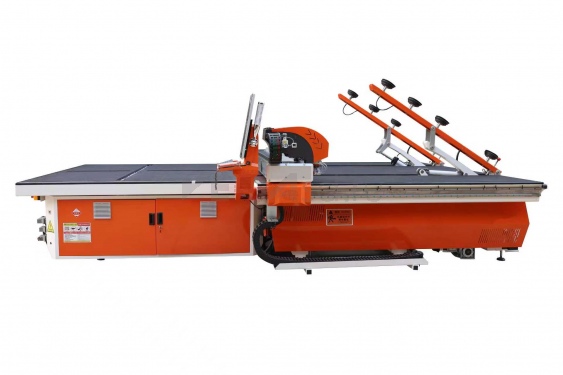

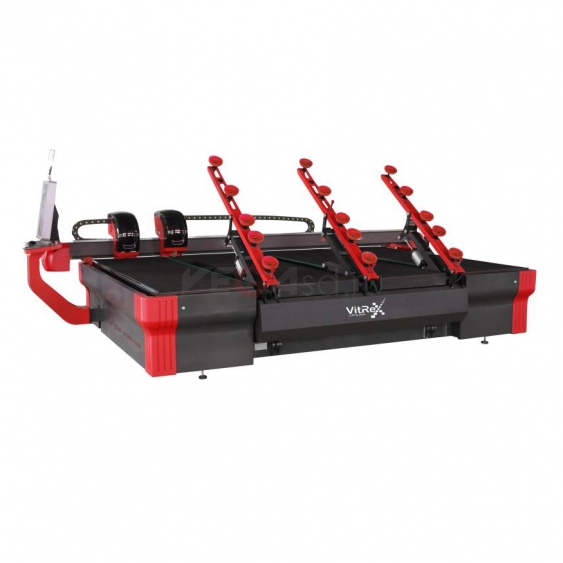

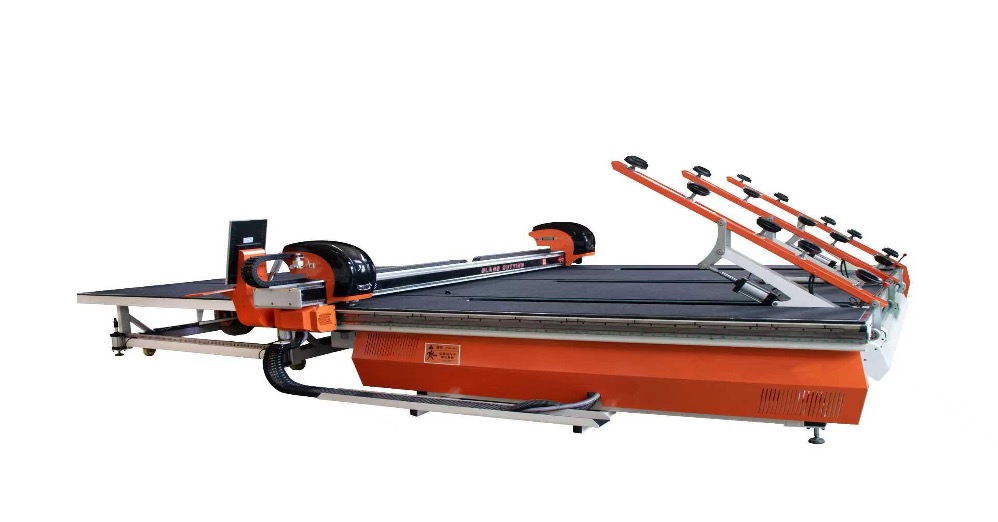

VitReX-YTJ3826 объединяет в одном комплексе функции автоматической загрузки листа вакуумными присосками, позиционирования, раскроя по осям X/Y и передачи стекла на участок разлома. За счет интеграции в одну машину сокращается занимаемая площадь, упрощается логистика внутри цеха и уменьшается количество ручных операций между этапами.

Компоновка комплекса позволяет использовать его как основу современного участка раскроя. Вакуумный загрузчик отвечает за безопасный подхват листа, оптическая система — за корректную привязку координат, режущий мост — за точную отработку траектории, а конвейерная передача — за плавный переход к разлому и сортировке.

Важное преимущество такой схемы — технологическая связность. Все операции находятся в единой логике управления, поэтому оператор видит процесс целиком и может быстрее реагировать на изменение задания или производственной ситуации.

Типовой цикл работы:

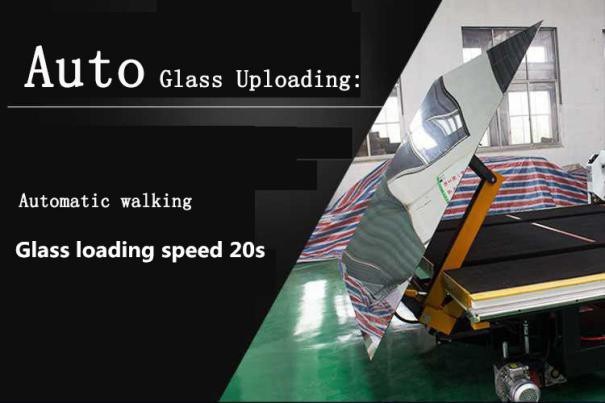

• Оператор устанавливает пакет листов на стеллаж/пирамиду. Вакуумный захват автоматически подхватывает лист и переносит его на стол реза.

Автоматическая загрузка снижает риск повреждения листа при ручном переносе и уменьшает нагрузку на персонал. Это особенно важно при работе с крупным форматом, где ручная подача требует большего количества людей и создает дополнительные риски для безопасности.

• Система фотоэлектрического/оптического сканирования считывает положение листа (точка отсчёта и кромки), выполняется автоматическое выравнивание координат.

Автоматическая коррекция координат позволяет компенсировать небольшие отклонения положения листа на столе. Благодаря этому оборудование сохраняет точность раскроя даже при реальных производственных условиях, когда стекло может быть установлено не идеально.

Портальный режущий мост перемещает режущую головку по осям X/Y. Выполняется рез по заданной карте раскроя: прямолинейный, фигурный, серийный или индивидуальный. Подача режущего масла осуществляется автоматически, а давление режущего инструмента регулируется по толщине стекла.

Применение сервоприводов и серводвигателей осей Siemens обеспечивает точную динамику движения, а пневматика SMC позволяет удерживать стабильное усилие надреза. Такой подход снижает риск микросколов, нестабильного разлома и преждевременного износа режущего колеса.

Для мелких деталей и сложных траекторий особенно важна плавность перемещений: резкое ускорение или нестабильное давление могут повлиять на качество. Поэтому сочетание Siemens, HIWIN и SMC является важным техническим преимуществом комплекса.

• После завершения реза лист/детали передаются на разлом (в базовом варианте — ручной/полуавтоматический разлом; в составе линии — воздушно-подушечный стол разлома).

Передача на разлом организует логичный поток между операциями и уменьшает время ожидания. При работе с отдельным столом разлома оператор может быстрее отделять детали и направлять их на дальнейшую сортировку или обработку.

• Готовые заготовки снимаются оператором и отправляются на следующие операции (шлифовка, мойка, закалка, сборка стеклопакетов и т. д.).

Опционально комплекс может быть оснащён автоматическим этикетированием, модулем снятия Low-E покрытия по контуру реза и лазерной маркировкой (QR-коды, логотипы, идентификаторы партии).

Опции повышают ценность комплекса для предприятий с большим количеством заказов. Этикетирование помогает не терять детали в потоке, снятие Low-E покрытия важно для стеклопакетного производства, а лазерная маркировка упрощает идентификацию и контроль качества.

2.2. Состав оборудования

Система включает следующие подсистемы:

Каждая подсистема выполняет отдельную технологическую задачу, но все они работают как единый производственный узел. Это позволяет не разрывать процесс между загрузкой, резкой и разломом, а выстроить последовательный поток обработки стекла.

• Автоматический вакуумный захват (пикап-система) для подхвата листа со стеллажа.
• Автоматическая система подачи/загрузки листа на стол реза.
• Система раскроя (режущий мост + режущая головка).
• Узел разлома/подготовки к разлому (в зависимости от конфигурации линии).
• Автоматическая система этикетирования (опция).
• Система снятия Low-E покрытия (опция).

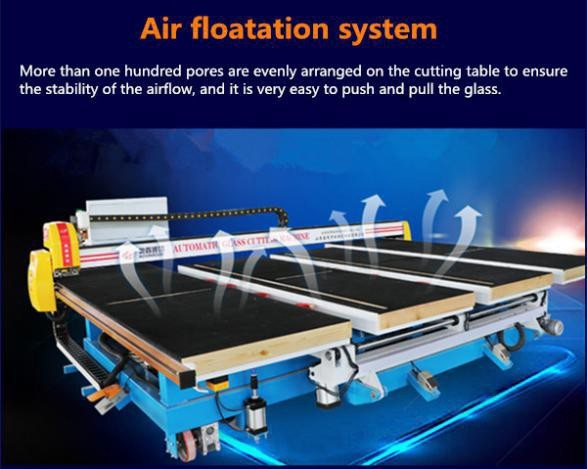

• Система воздушной подушки/аэрофлота для перемещения стекла (в составе стола разлома).
• Система автоматической передачи/транспортировки стекла.
• Автоматическая система управления (ПЛК/промышленный ПК, панель оператора).

2.3. Особенности и преимущества

Интеграция «3-в-1»: одна машина объединяет загрузку, резку и передачу на следующий этап, снижая CAPEX на организацию участка, упрощая обслуживание и сокращая производственные перемещения стекла.

• Мобильное исполнение («walking type»): оборудование может перемещаться и разворачиваться на 360° для более гибкой компоновки цеха и экономии площади.
• Экономия трудозатрат: типовой участок обслуживает 1 оператор.
• Повышение безопасности: автоматическая загрузка снижает риск травматизма и вероятность повреждения листа при ручных операциях.

Фирменное ПО оптимизации карт раскроя обеспечивает автоматическую генерацию схем, оптимизацию раскладки, поддержку прямолинейного и фигурного раскроя, а также более рациональное использование исходного листа.

Экономический эффект оптимизации проявляется не только в снижении отходов, но и в ускорении подготовки заданий. Чем больше заказов проходит через участок, тем важнее иметь понятную систему создания карт раскроя и управления остатками стекла.

Автоматическая регулировка давления реза по толщине и размеру стекла стабилизирует качество линии надреза. Для мелких деталей применяется сегментирование и стабильное поддержание давления, что снижает риск брака при сложной геометрии.

Пропорциональный клапан SMC позволяет точнее управлять усилием режущей головки, чем обычная ручная или грубая пневматическая настройка. Это особенно важно при переходе между стеклом разной толщины и при серийном производстве.

• Профессиональное ПО для производства: поддержка разных типов раскроя, форматов файлов; возможна стыковка с ERP (импорт/экспорт заданий).

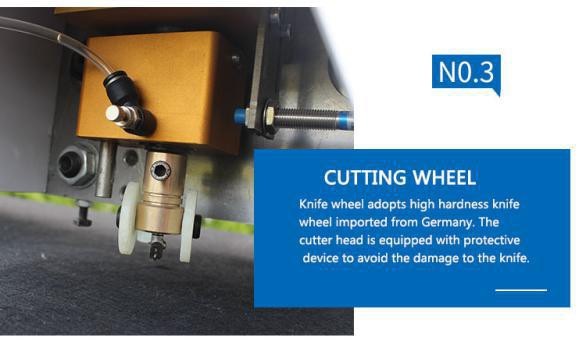

• Режущая головка с поворотом 360°: рез под любыми углами; автоматическое позиционирование по стеклу.

Линейные направляющие HIWIN по осям X/Y обеспечивают высокую точность перемещений, стабильность работы и ресурс механической части при длительной производственной эксплуатации. HIWIN снижает люфты, повышает плавность движения портала и помогает сохранять геометрию раскроя на больших форматах. Для клиента это выражается в более стабильных размерах деталей и меньшем количестве корректировок в процессе работы.

• Вакуумный захват верхнего подъёма: удобный и надёжный подхват листа; исключение столкновений с режущим мостом.
• Фиксированная плита присосок повышает эффективность и снижает риск «контакта стекло-стекло».
• Двухприводный режущий мост: высокая жёсткость, точность и скорость перемещений.
• Опционально: снятие Low-E покрытия по траектории реза (позиционирующее колесо); поддержка прямых и фигурных контуров.

2.4. Функциональные возможности

• Полностью автоматическая загрузка листа с помощью вакуумных присосок.

Автоматизация загрузки уменьшает потребность в ручном труде и позволяет одному оператору управлять более сложным производственным циклом. Это повышает безопасность и снижает зависимость производительности от физической нагрузки персонала.

• Автоматическое определение размеров/геометрии и позиционирование стекла на столе реза.

Комплектующие от ведущих брендов: направляющие HIWIN, сервоприводы и серводвигатели осей Siemens, пневматика SMC, датчики Panasonic / Autonics и режущее колесо Bohle повышают надежность, точность и стабильность работы комплекса.

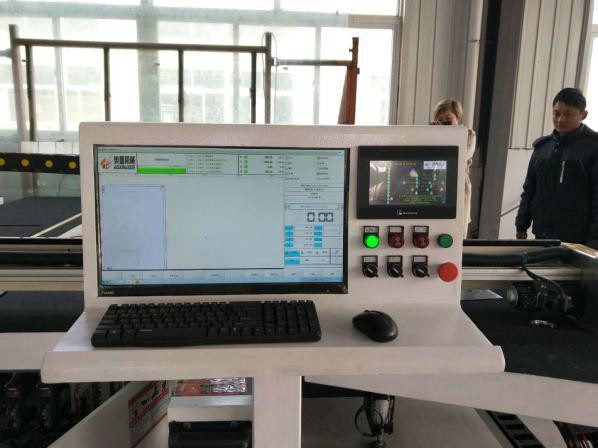

• Интуитивный интерфейс оператора: простая настройка заданий и быстрый запуск цикла.
• ПО оптимизации раскроя: повышение выхода годных деталей и снижение отходов; поддержка фигурного раскроя.

Система оптимизации помогает производству быстрее планировать раскрой, повышать выход годных деталей и уменьшать количество отходов. Это особенно важно при работе с дорогим стеклом, Low-E стеклом и заказами со смешанной номенклатурой.

• Эксплуатация с минимальным персоналом: один оператор управляет процессом и выполняет съём деталей. Опции: снятие Low-E покрытия и автоматическое этикетирование.

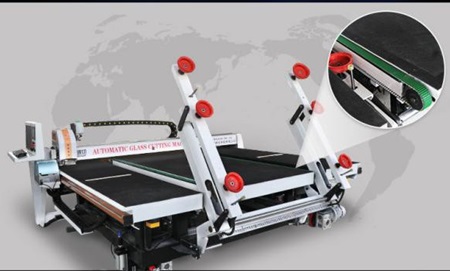

• Передача на разлом: ременная транспортировка + (в составе линии) воздушная подушка для удобного перемещения и разделения деталей после реза.

Стандартные функции (в базовой комплектации)

Технология реза и автоматическая подача масла
Пневматическая система управления режущей головкой обеспечивает стабильный рез на стекле разной толщины. Подача режущего масла выполняется автоматически, что улучшает качество кромки и ресурс режущего колеса.

Расширенное описание: автоматическая подача масла стабилизирует контакт режущего колеса со стеклом, снижает износ инструмента и помогает получать ровную линию надреза. В сочетании с автоматическим контролем давления SMC это повышает повторяемость качества на стекле разной толщины.

ПО оптимизации раскроя
Интеллектуальная оптимизация карт раскроя: автоматическая генерация схем, максимизация выхода материала, поддержка прямолинейного и фигурного раскроя. Предусмотрено управление остатками (обрезками) для повторного использования.

Расширенное описание: оптимизация карт раскроя позволяет уменьшить отходы, быстрее формировать производственные задания и эффективнее использовать остатки стекла. Для серийных производств это напрямую влияет на себестоимость и скорость выполнения заказов.

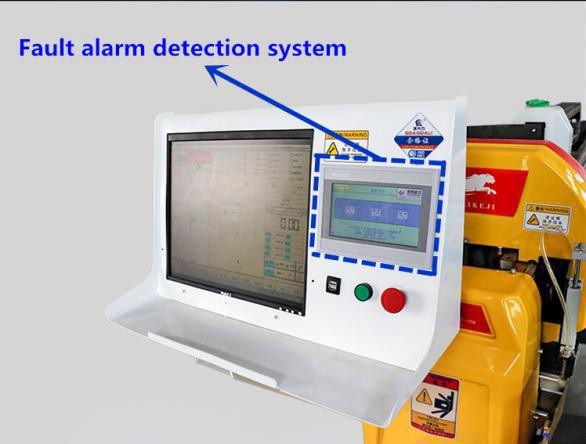

Самодиагностика и подсказки по обслуживанию
Система отображает сообщения о состоянии узлов и типовых неисправностях, облегчая обслуживание и сокращая простой оборудования.

Расширенное описание: система диагностических сообщений помогает оператору и сервисному персоналу быстрее определить причину остановки или ошибки. Это сокращает простой оборудования и упрощает регламентное обслуживание.

Волоконный лазер для позиционирования
Лазерное позиционирование помогает точно определить начало реза и повышает повторяемость геометрии деталей.

Описание: лазерное позиционирование повышает точность привязки начала реза и облегчает контроль положения листа. Это особенно полезно при работе с партиями, где требуется стабильная геометрия и повторяемость размеров.

Патентованная верхняя прижимная штанга
Передняя/задняя плиты поднимаются пневматически, верхняя штанга синхронно опускается для предотвращения смещения листа во время реза и для повышения скорости цикла.

Расширенное описание: верхний прижим стабилизирует лист во время обработки и снижает риск смещения стекла при движении портала. Это повышает качество реза и позволяет увереннее работать на повышенной скорости.

Прямой сервопривод перемещений (серво + рейка/шестерня)
Сервоприводы и серводвигатели осей Siemens обеспечивают высокую динамику, точность и плавность перемещений — особенно важно при фигурном раскрое и высокой скорости работы.

Расширенное описание: сервоприводы и серводвигатели осей Siemens обеспечивают точную отработку траекторий, плавные ускорения и стабильную динамику перемещений. Это критически важно при фигурном раскрое и при работе с крупными листами.

Автоматическое регулирование давления реза
Высокоточный пропорциональный клапан регулирует давление режущей головки в зависимости от толщины стекла, стабилизируя качество реза.

Расширенное описание: пропорциональный клапан SMC автоматически регулирует давление режущей головки в зависимости от толщины стекла. Такая система снижает влияние ручной настройки, уменьшает риск сколов и повышает стабильность разлома после резки.

Конвейерная функция
Ременная транспортировка после реза ускоряет передачу на следующий этап (разлом/сортировка) и повышает общую производительность.

Расширенное описание: ременная транспортировка ускоряет передачу стекла после резки и помогает синхронизировать работу комплекса со столом разлома или последующими операциями. Это снижает ручной труд и повышает пропускную способность участка.

Опциональные функции

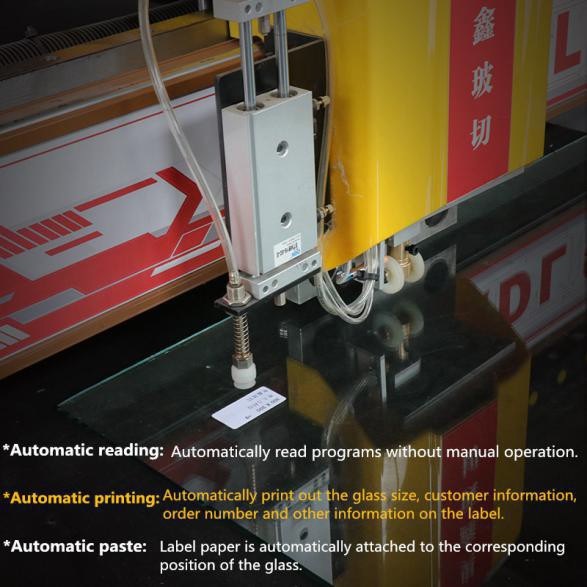

Автоматическое этикетирование (опция)
Интеграция промышленного принтера (например, Zebra): печать QR-кодов/штрих-кодов, серийных номеров и иной идентификации. Возможна интеграция с ERP/учётными системами.

Расширенное описание: этикетирование позволяет наносить QR-коды, штрих-коды, номера заказов и другую идентификацию. Это повышает прослеживаемость деталей, упрощает сортировку и снижает риск ошибок на следующих этапах производства.

Снятие Low-E покрытия по контуру реза (опция)
Модуль снятия покрытия по траектории реза. Стандартная ширина ролика 20 мм (опция 25 мм). Поддерживается прямоугольный и фигурный контур; предусмотрены пылеудаление и автоматическая компенсация траектории для стабильного результата.

Расширенное описание: модуль снятия Low-E покрытия по контуру реза автоматизирует важную операцию для производства стеклопакетов. Поддержка прямоугольных и фигурных контуров позволяет использовать модуль в более широком диапазоне заказов.

Лазерная маркировка (опция)
Высокоскоростная маркировка QR-кодов, логотипов, 3C-знаков и производственных кодов. Подходит для прослеживаемости и автоматизации складского/производственного учёта.

Расширенное описание: лазерная маркировка подходит для нанесения QR-кодов, логотипов, технических обозначений и производственных идентификаторов. Это помогает организовать учет изделий и повышает прозрачность производственного маршрута.

2.5. Основная комплектация и опции

Опция: модуль снятия Low-E покрытия (конфигурация)

2.6. Технические параметры

Примечание по опции снятия Low-E покрытия

При установке модуля снятия Low-E покрытия ориентировочно увеличивается:

Данные значения являются ориентировочными и уточняются при финальном согласовании комплектации. При проектировании участка важно учитывать не только мощность и массу, но и удобство доступа к модулю для обслуживания, пылеудаления и замены расходных элементов.

• установленная мощность — примерно на 1,5 кВт;
• масса оборудования — примерно на 30 кг.

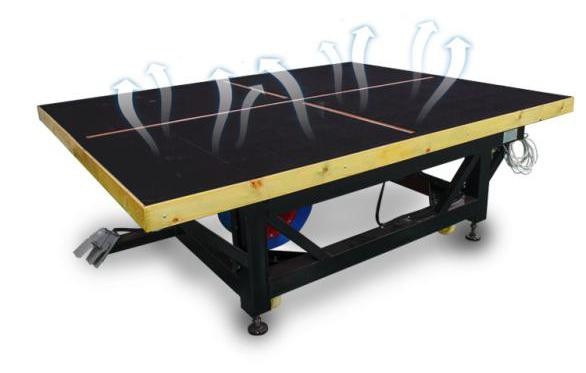

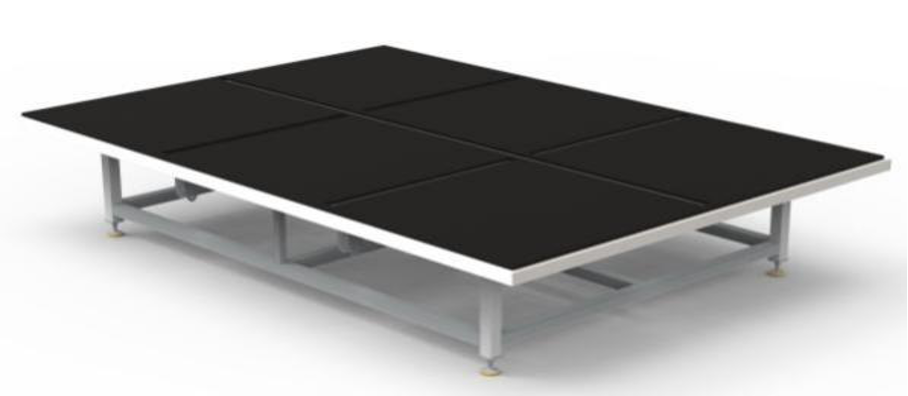

3. Стол разлома стекла с воздушной подушкой

3.1. Описание

Стол разлома использует прижимные и разломные штанги для облегчения отделения стекла по линии реза. Управление движением штанг выполняется педальным переключателем, а воздушная подушка позволяет оператору легко перемещать заготовки по поверхности стола даже при крупном формате стекла.

Наличие отдельного стола разлома повышает общую производительность участка: пока комплекс выполняет следующий цикл резки, оператор может выполнять разлом, сортировку и передачу деталей на дальнейшие операции. Это снижает время ожидания и делает производственный поток более равномерным.

Конструкция рассчитана на простую эксплуатацию и минимальное обслуживание. Сварная рама, промышленная столешница, антистатический войлок и пневматические разломные штанги формируют надежный рабочий узел для ежедневной эксплуатации.

Конструкция рассчитана на простую эксплуатацию и минимальное обслуживание.

3.2. Комплектация

4. Габариты и занимаемая площадь

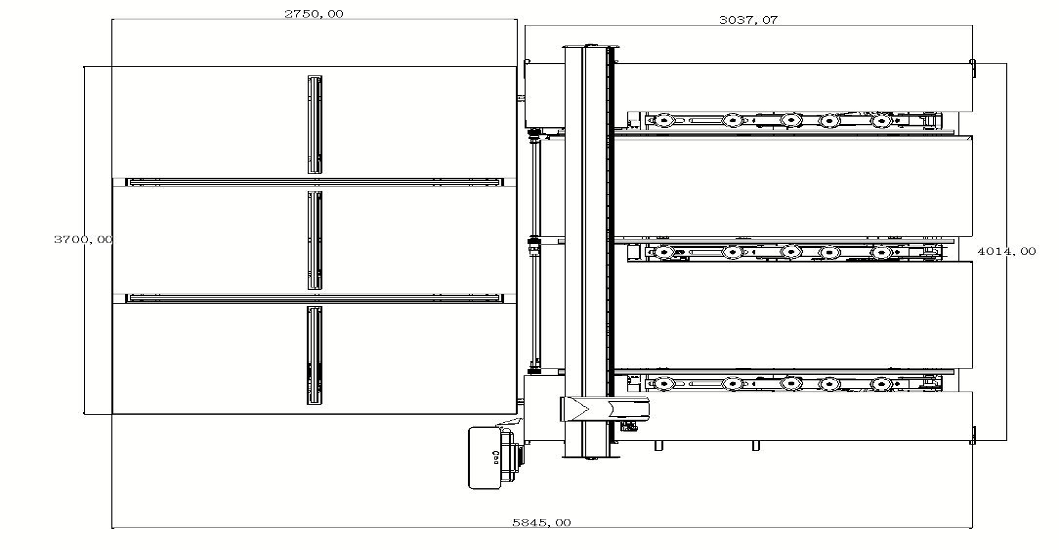

Ниже приведена схема размещения оборудования 3826 (ориентировочные размеры). Итоговые габариты и компоновка уточняются по согласованной комплектации и проекту цеха.

Фактическая компоновка должна согласовываться с учетом расположения стеллажей стекла, проходов для персонала, зоны работы погрузчика, направления технологического потока и места для сервисного доступа. При необходимости размеры и расположение оборудования уточняются по плану цеха заказчика.

Ориентиры по размерам:

• размер рабочей зоны/стола: ~3700 × 2750 мм;
• габарит комплекса (включая балки): ~5845 × 4014 мм.

Примечание: вследствие постоянного совершенствования оборудования отдельные детали и комплектация могут меняться. Актуальная спецификация подтверждается при заказе.
