Прецизионный сварочный аппарат SQJ (A/B)-(03/05/06)-150 для ПВХ

Прецизионный сварочный аппарат SQJ (A/B)-(03/05/06)-150 для ПВХ

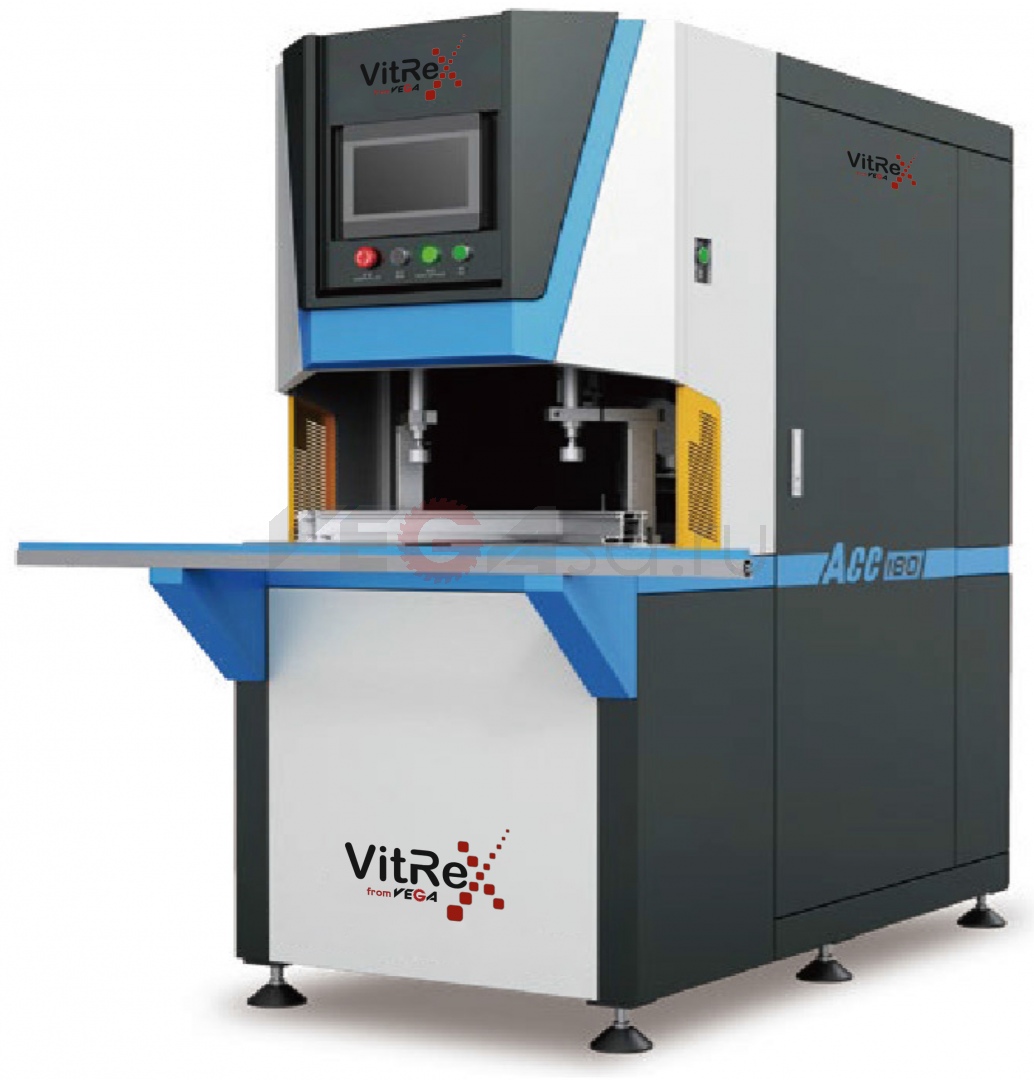

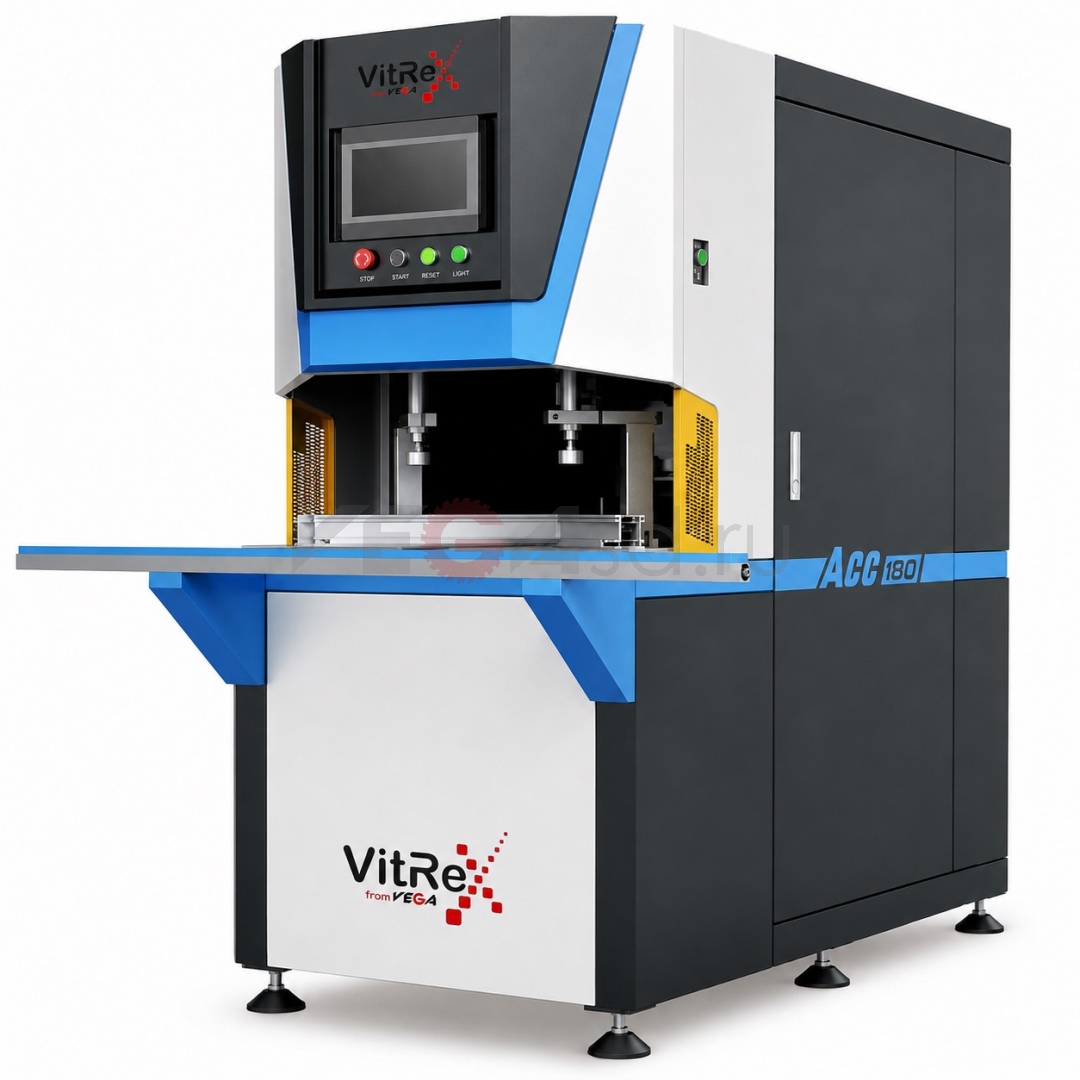

SQJ (A/B)-(03/05/06)-150 — автоматизированное оборудование для обработки и зачистки сварных угловых швов ПВХ-окон. Станок позволяет обрабатывать верхнюю и нижнюю плоскости, переднюю поверхность и планки. Количество используемых инструментов зависит от комплектации оборудования.

Модель оснащена высокоскоростным приводом режущего инструмента, высокоточной линейной направляющей, цветным сенсорным экраном и системой управления ПЛК.

Назначение

Оборудование предназначено для зачистки сварных угловых соединений ПВХ-профиля после сварки оконных конструкций.

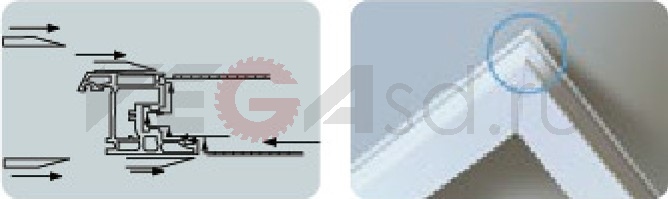

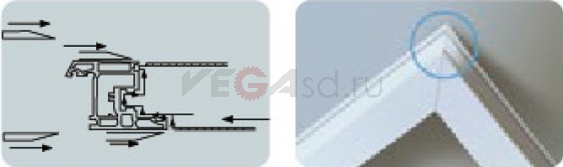

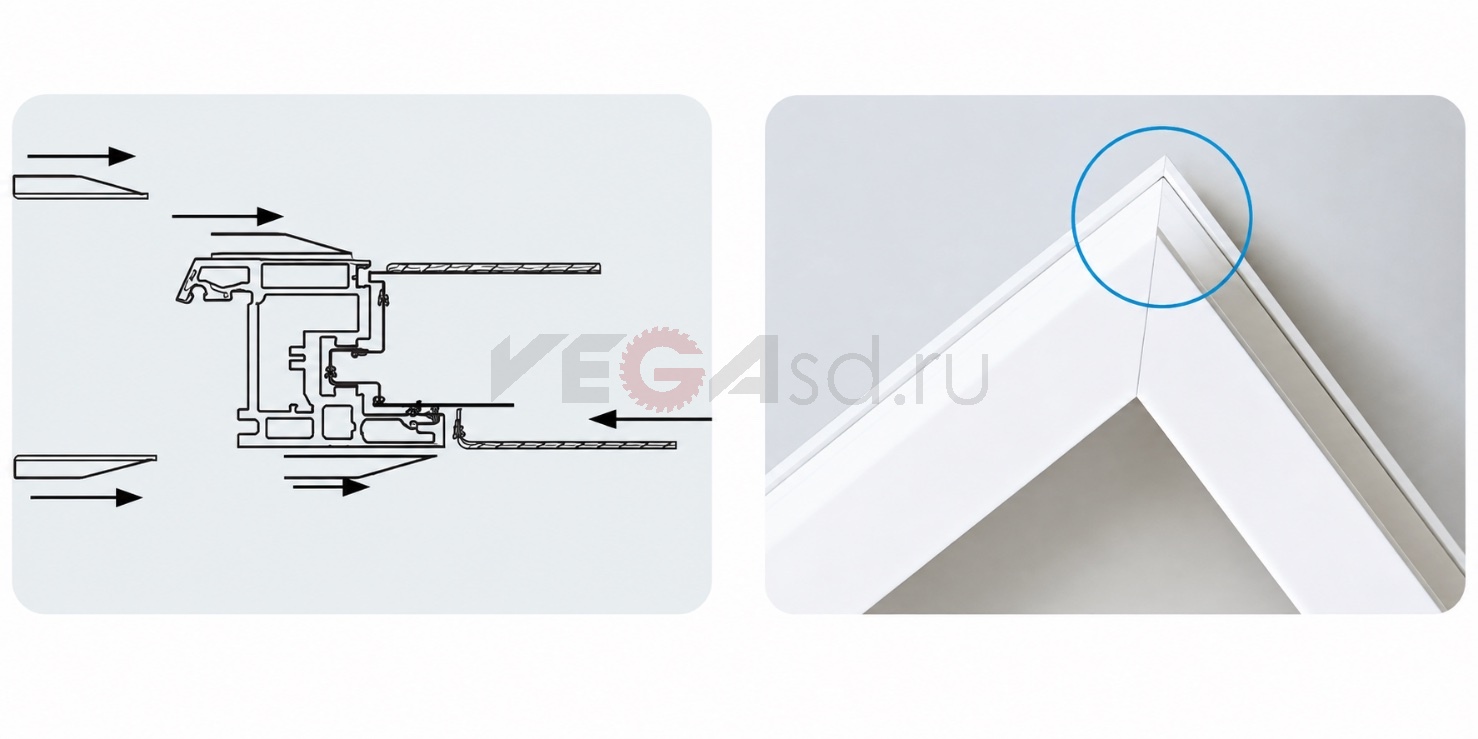

В зависимости от установленного инструмента выполняется обработка:

• верхней поверхности сварного угла;
• нижней поверхности;
• передней поверхности;
• элементов и планок в зоне сварного соединения.

Конкретное количество режущих инструментов определяется комплектацией станка.

Принцип работы

Сваренная ПВХ-конструкция устанавливается в рабочую зону и позиционируется относительно режущих узлов. После запуска программы оборудование автоматически выполняет обработку заданных участков сварного соединения.

Для обработки передней поверхности применяется высокоскоростной двигатель. Перемещения рабочих механизмов выполняются по высокоточным линейным направляющим.

Система управления поддерживает круговую и линейную интерполяцию по двум осям, позволяя формировать траекторию движения инструмента в соответствии с программой обработки.

Технические характеристики

Управление и автоматизация

Станок оснащен ПЛК и цветным сенсорным экраном. Система позволяет сохранять сотни программ обработки, что упрощает переход между различными типами изделий и операциями.

Поддерживаются:

• линейная интерполяция по двум осям;
• круговая интерполяция по двум осям;
• сохранение программ обработки;
• автоматизированное управление движением режущего инструмента.

Режущий инструмент и механика

Режущий инструмент изготовлен из легированного материала, проходит закалку и последующую точную механическую обработку. Инструменты стандартизированы и предусматривают возможность замены.

Основной режущий инструмент имеет:

• наружный диаметр — 200 мм;
• посадочный диаметр — 30 мм.

Подвижные элементы станка установлены на высокоточных линейных направляющих, обеспечивающих стабильное перемещение рабочих механизмов.

Рабочий диапазон

Оборудование рассчитано на обработку ПВХ-профиля:

• высотой 20–150 мм;
• шириной до 120 мм.

Эти параметры необходимо учитывать при проверке совместимости станка с конкретной профильной системой.

Преимущества SQJ (A/B)-(03/05/06)-150

• Автоматизированная зачистка сварных углов ПВХ-конструкций.
• Обработка верхней, нижней и передней поверхностей сварного соединения.
• Возможность использования различного количества инструментов в зависимости от комплектации.
• Высокоскоростной привод режущего инструмента.
• ПЛК и цветной сенсорный экран.
• Хранение сотен программ обработки.
• Линейная и круговая двухосевая интерполяция.
• Высокоточные линейные направляющие.
• Стандартизированный сменный режущий инструмент.
• Обработка профиля высотой до 150 мм и шириной до 120 мм.
