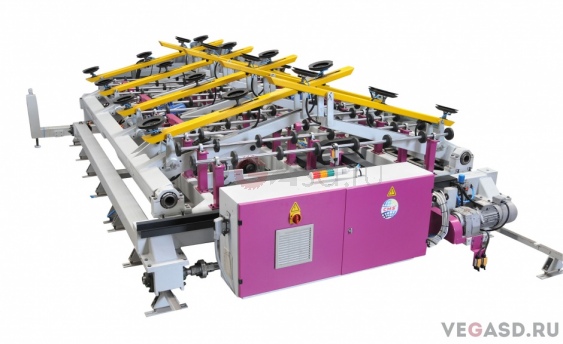

Автоматическое устройство загрузки стекла FYM

Автоматическое устройство загрузки стекла FYM
по запросу
В наличии
Заказать

Автоматическое устройство загрузки стекла обеспечивает захват стекла в вертикальном положении со Стелажа складирования пластин стекла и перевод стекла в горизонтальное положение с передачей стекла на Стол для резки или другой Конвейер.

Механические характеристики:

  • Тяжелая и прочная стальная конструкция
  • После нанесения всех осей осуществляется точное позиционирование
  • Двухсторонние загрузочные лапы
  • Программа ПЛК, совместимая с максимальным количсетвом станций
  • Редуктор мотора в осях X и Y
  • Система гидропривода, обеспечивающая движение лап вниз и вверх
  • Процесс разлома стекла выполняется безошибочно при помощи особого механизма
  • Контроль утечки в системе при помощи вакуумных датчиков
  • Контроль давления воздуха в системе при помощи датчиков давления
  • Чувствительная система укладки стекла для предупреждения боя стекла
  • Драйвер Siemens Mikromaster
  • Пневматическое оборудование FESTO
  • Источник питания BALLUF

Система управления:

  • Благодаря операционной системе Windows обеспечивает легкость в использовании
  • Экран оператора возможно переключить на желаемый язык пользователя
  • Дистанционное управление предоставляет возможность доступа к системе в случае возникновения проблем
  • CD/DVD-Rom драйвер, сетевая карта, оперативная память 1 Гб, процессор Intel Atom, жесткий диск 300 Гб
  • 19-дюймовый ЖК монитор
FYM3725 FYM3725 FYM6032

Характеристики

Ширина 4800 mm 4970 mm 5200 mm
Длина 4350 mm 6000 mm 7000 mm
Высота 950 mm 990 mm 990 mm
Вес
Толщина стекла 2 - 19 mm 2 - 25 mm 2 - 25 mm
Размер стекла 3550 x 2550 mm 4000 x 2700 mm 6100 x 3300 mm
Глубина загрузки стекла A 400 mm
B 400 mm
A 400 mm
B 400 mm
A 900 mm
B 900 mm
Точность позиционирования + / - 0.5 mm
Максимальное количество стелажей 5 + 5 шт. 5 + 5 шт. 5 + 5 шт.
Стандартное количество стелажей 3 + 3 шт. 3 + 3 шт. 3 + 3 шт.
Мощность кВт 8 кВт 11 кВт/td>
Длина рельсы ( 3+ 3 ) 12000 15000 27000
Диапазон работы в оси X 4200 4500 6500
Рабочая высота 2600 2710 3400
Давление воздуха 6 бар 6 бар 6 бар
Расход воздуха 420 л/мин 420 л/мин 420 л/мин
Напряжение 400 В 3NPE 400 В 3NPE 400 В 3NPE
Частота 50/60 Гц 50/60 Гц 50/60 Гц
Вакуум-насос
Вакуумный датчик
Датчик давления
Дистанционное управление
Операционная система
Стандарт
Нет
Дополн.опция
