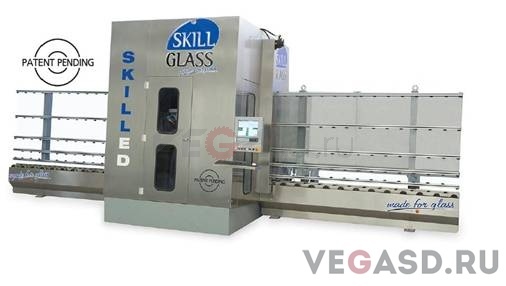

Вертикальный обрабатывающий центр для стекла SKILL E-D

Назначение и принцип работы

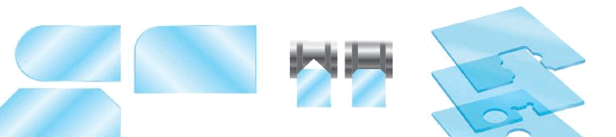

Вертикальный обрабатывающий центр SKILL E-D предназначен для комплексной обработки стекла, включая шлифование, фрезерование, сверление и полирование. Машина объединяет множество видов обработки в одной системе, обеспечивая высокую точность и скорость выполнения операций. Она позволяет обрабатывать как плоское стекло, так и профилированное (на трёх сторонах), сочетая в себе технологии шлифовальных, сверлильных и фрезерных машин.

Особенности и преимущества

SKILL E-D отличается высокой производительностью и универсальностью. Машина оснащена двумя электрошпинделями мощностью 10 кВт каждый, которые поддерживают скорость вращения до 10 000 об/мин. Встроенная система жидкостного охлаждения инструмента обеспечивает стабильность работы и продлевает срок службы оборудования. Благодаря ЧПУ NC1600 с 8 осями управления, машина способна выполнять сложные операции с высокой точностью.

Когда требуется замена

Замена оборудования или его компонентов может потребоваться при износе инструментов, снижении точности обработки или возникновении неисправностей в работе системы. Регулярное техническое обслуживание и своевременная замена изношенных деталей помогут поддерживать производительность машины на высоком уровне.

Совместимость

SKILL E-D предназначен для обработки стекла и не имеет конкретных моделей совместимых принтеров.

Технические характеристики

• Рабочая площадь: 3000x2000 мм / 6100x3200 мм
• Габариты машины с роликами: 8450x2910x3300 мм
• Минимальный размер поверхности стекла: 600x300 мм
• Максимальная толщина обрабатываемого стекла: 20 мм
• Скорость работы: 0-15 м/мин
• Электропитание: 380 В, 50 Гц, трёхфазный
• Суммарная мощность системы: 30 кВт
• Скорость шпинделя: 0-10 000 об/мин

Почему выгодно купить в Vega

В Vega вы можете приобрести вертикальный обрабатывающий центр SKILL E-D с гарантией качества. Мы предлагаем оригинальное оборудование, доступное в наличии, с доставкой по России и СНГ. Наши специалисты помогут вам с подбором оборудования и предоставят профессиональный сервис.

Совместимость и характеристики

8-ми осевой вертикальный машинный центр для шлифования, фрезерования, сверления и полирования плоского или профилированного стекла SKILL E-D представляет собой вертикальный обрабатывающий центр, объединяющий множество видов обработки в одной системе, который способен проводить операции по обработке с высокой точностью и скоростью. Машина позволяет произвести любой тип обработки на стекле определенной формы или на плоском листе стекла (на оформленном стекле только на 3х сторонах), и сочетает в себе все сверлильные и фрезерные технологии шлифовальных машин. Видео Skill E-D ОПЕРАЦИИ ПО ОБРАБОТКЕ Машина может выполнять несколько операций по обработке: ШЛИФОВАНИЕ: этот тип обработки осуществляется алмазным колесом диаметром 150 мм, и может быть выполнен на плоском или форменном стекле, даже если оно слоистое или обработанным. ПОЛИРОВКА: полировка может быть выполнена на широких поверхностях 150мм диаметром колес, или на небольших вставках 30 и 50 мм колес. СВЕРЛЕНИЕ: сверление может быть выполнено с максимальной скоростью и гарантированным высоким качеством и точностью из-за расположения голов напротив друг друга. ЗЕНКОВАНИЕ: может быть выполнено либо индивидуальными алмазными инструментами и регулироваться в соответствии с требованиями клиента к программе, либо аксессуарами, установленными прямо на алмазные сверла. ФРЕЗЕРОВАНИЕ: в связи с высоким уровнем системы точности и надежности, фрезерование это быстрая и простая операция для раздробления вставки в считанные секунды с множеством измельчающих инструментов. Цена на стандартную комплектацию прилагается. Рабочая площадь: 3000x2000 mm/6100x3200mm.Планировка: ED.30.0004.S.0 - ED.30.0004.D.0 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SKILL E-D 3000x2000 mm/6100x3200 mm Габариты машины с роликами длина 8450 мм ширина 2910 мм высота 3300 мм Мин. размер поверхности стекла 600 x 300 мм Макс. размер поверхности стекла 3000x2000mm/6100x3200mm Мин. толщина обрабатываемого стекла 4 мм Макс. толщина обрабатываемого стекла 20 мм Высота рабочего уровня 620 мм Скорость работы около 0-15 м/мин. Поперечный ход - Y ось 2000 мм Продольный ход- X ось 3000 мм Электропитание (стандарт) 380 В 50 Гцтрехфазный Суммарно установленная мощность системы машины 30 кВт Номинальная мощность шпинделя. N° 2 от: 10 кВт (13,6 л.с.) каждого Скорость шпинделя с внутренним охлаждением инструмента 0 - 10.000 об/мин ЧПУ 1600 8 ось Числовая автоматическая смена инструмента слотов 10x2 БАЗОВАЯ КОНФИГУРАЦИЯ МАШИНЫ - n. 2 зарядное устройство для инструмента с 10 станциями каждая; - n. 2 электрошпиндели 10 кВт (13,6 л.с.) до 10.000 об/мин. С внутренним жидкостным каналом охлаждения инструмента; - n. 1 входной ролик фланца; - n. 1 выходной ролик фланца; - n. 1 подача системы для поступательного движения стекла; - n. 1 ЧПУ CNI - NC1600; - Набор руководств для пользователей, программное обеспечение Skillglass Cad-Cam и ЧПУ; - автоматическая система смазки. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Операционная система Windows XP Embedded, используемая как современное ПО делает машину простой в использовании, даже для начинающих операторов. Программа, которую оператор использует для обработки позволяет осуществлять полный контроль всех параметров работы, настроек и инструментов детали. Обработка давлением полировочным колесом установлена на основе более ранних параметров, таких как полировка стекла и окончательная отделка, результаты отличные. С помощью специальных функций ПО можно просто и безопасно создать серию с числовым управлением заданных конструкций и обрабатываемых типов. Другое ПО, поставляемое с самой системой Skillglass Cad-Cam, позволяет оператору создавать стекло любой формы и дизайна, а также за импорта DXF файлов, которые потом могут быть использованы для создания программы для работы с машиной. Программа является параметрической, а также позволяет менее опытным пользователям творить просто и быстро в связи с использованием заданной формы, для оптимизации сроков и процедур. КРЕПЛЕНИЕ ИНСТРУМЕНТОВ ISO 40 - РОУТЕР И СВЕРЛА Никелированные крепежи ISO 40 с 1/2” соединением для крепления роутера, сверл и конического зенкера. КРЕПЛЕНИЕ ИНСТРУМЕНТОВ ISO 40 - КОЛЕСА Никелированные крепежи ISO 40 со сдвигом O22 для крепления колеса (или нескольких колес одновременно) с максимальной толщиной в 40 мм. АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Эта система состоит и система центрального насоса и множества точек смазки, которые подают смазку одновременно, в нужное время и с нужным количеством. Регулярная смазка позволяет предотвратить изнашивание таких важных компонентов как подшипники и линейные движки. Любой возможный риск сбоя сводиться к минимуму, а расходы на обслуживание существенно снижаются. СИСТЕМА РЕГЕНЕРАЦИИ ВОДЫ (ОПЦИЯ) Эта система состоит из двух пластиковых емкостей для восстановления воды и ее повторного использования в качестве внешнего охлаждения инструментов во время работы. АВТОМАТИЧЕСКОЕ СЧИТЫВАНИЕ ДАННЫХ ЛИСТОВ СТЕКЛА (ОПЦИЯ) Считывание прямого положения стекла может быть полностью автоматическим благодаря механическому датчику, который считывает высоту, и двух высококачественных лазерных датчиков, которые считывают толщину и длину. Действительно для обработки прямоугольных листок стекла, даже при различном размере и толщине, оператор может присутствовать только при загрузке и выгрузке листа стекла, потому что все размеры автоматически считываются машиной и также самостоятельно заменяется инструмент по толщине стекла. СИСТЕМА ДЛЯ РАБОТЫ НИЗКОЭМИССИОННОГО СТЕКЛА (ОПЦИЯ) Система обработки низкоэмиссионного стекла (LOW-E) состоит из системы центрального пресса, включающий серию роликов, которые в отличии от стандартной версии, состоят из специальных литых силиконовых колец и механической системы, которая запускает боковые силиконовые щетки на поверхность стекла, таким образом что щетки остаются закрытыми во время всей обработки и открываются только когда стекло проходит через них, не касаясь поверхности. Эти новые приложения позволяют машине обрабатывать все виды стекл, особенно самые деликатные низкоэмисионные стекла. ТЕЛЕ-помощь (ОПЦИЯ) Консультация по ЧПУ NC 1600 Благодаря соединению интернета непосредственно с CN его можно связать с нашим ON-LINE техническим сервисом для решения возможных проблем. Услуги, предоставляемые нашими ON-LINE специализированными техниками это: - системная диагностика и передачу программ; - двустороннюю передачу программ, данных машины, т.п.; - приобретение данных машины через PLC; - CNC решение проблем и устранение неполадок без необходимости присутствия технического персонала; - контракт на годовую дистанционную помощь. КОНДИЦИОНЕР ДЛЯ ЭЛЕКТРОШКАФА (ОПЦИЯ) Кондиционер для электрошкафа с холодильной мощностью 2000 Вт. ОБРАЗЦЫ РАБОЧИХ ПОВЕРХНОСТЕЙ СТЕКЛА
